Tester

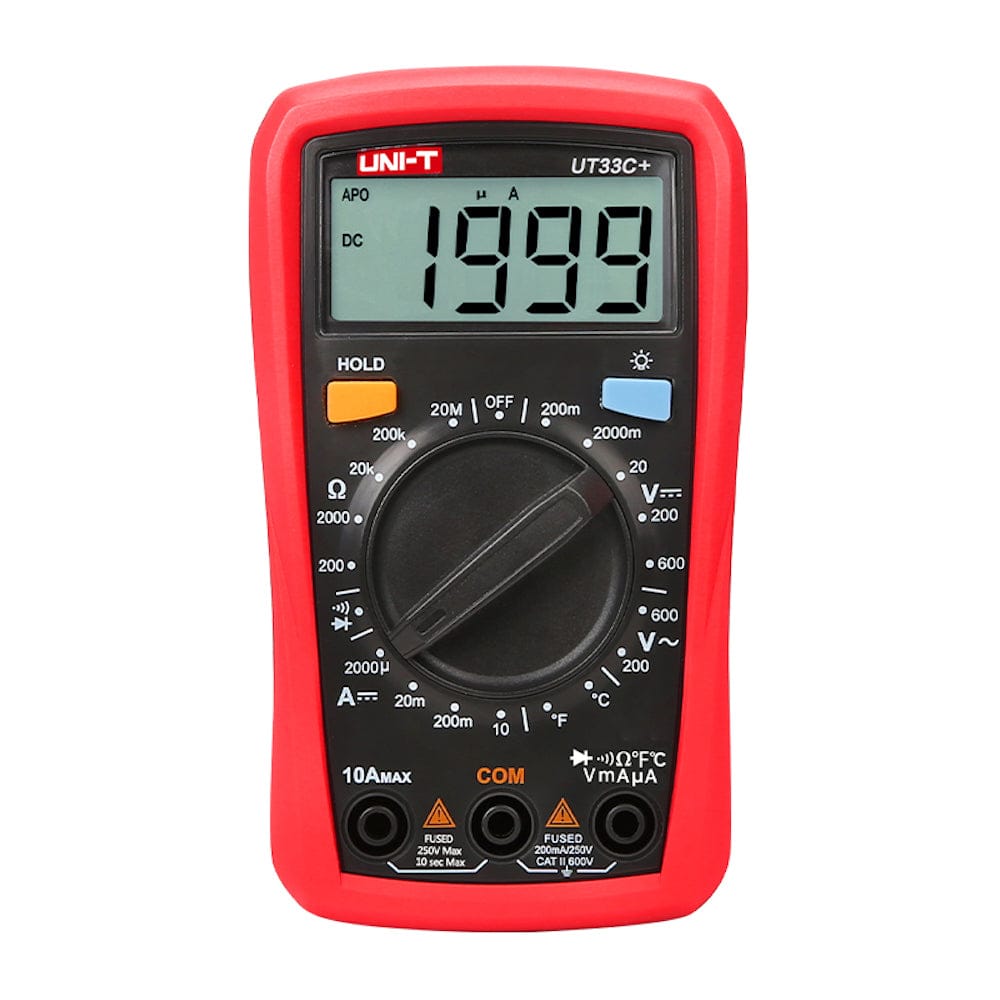

Un tester o también conocido como Multímetro es un instrumento que ofrece la capacidad de medir distintos parámetros eléctricos y magnitudes en la misma herramienta. Las magnitudes que más comunmente mide son: Voltaje, Ohm y Amperes.

Voltimetro

Un Voltimetro es un instrumento que sirve para medir la diferencia de poténcia entre dos puntos de un circuito eléctrico. Este debe colocarse de manera paralela en los puntos de los cuales se va a medir. La unidad de medida es el volt.

Ohmetro

Un Ohmetro es un instrumento diseñado para medir el valor de resistencia que presenta un cable, componente, etc. El cual siempre se colocará de manera paralela al elemento a medir, teniendo una bateria interna por lo que no se usa una tensión de alimentación para funcionar. La unidad de medida es el ohm.

A tener en cuenta:

1_No es necesario respetar polaridad.

2_Si el componente forma parte de un circuito:

*Se quitara la fuente de alimentacion del circuito.

*Se desoldara una de las patas del componente.

3_Al medir no se deve agarrar las dos patas de las resistencias con las manos.

4_Se deven revisar las puntas de prueva y sus cables para verificar que no hallan perdido aislamiento.

Amperímetro

Un Amperímetro es un dispositivo que permite realizar mediciones de la intensidad de la corriente que circula por un conductor. El cual siempre se conectara en serie, abriendo el circuito y conectando el instrumento, la resistencia interna del amperimetro es muy pequeña para que no se produzca una caida de tensión en ella a la hora de la medición.

Precaución

1_Se debe tener en cuenta que con un amperímetro de corriente contínua, se debe respetar la polaridad, en cambio con uno de corriente alterna no consideramos poralidad porque varía la tensión.

2_Se debe asegurar que los protectores aislantes de las puntas estén en buen estado.

3_No tocar las partes metálicas que tengan tensión.

Pinzas Amperométricas

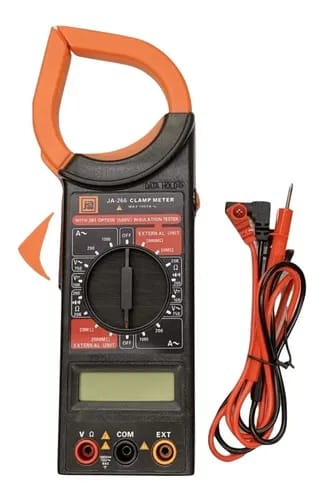

Una Pinza Amperométrica es un tipo de Amperímetro capaz de hacer mediciones de manera instantánea de la intensidad de la corriente sin necesidad de interrumpir o abrir el circuito. La pinza abraza al conductor con un núcleo de hierro por el que se concentra el campo magnético. En este núcleo se arolla una bobina y en ella se induce una F.E.M (Fuerza Electro Magnética), al circular corriente por el conductor a medir, esta F.E.M es proporcional a la corriente medida.

Osciloscopio

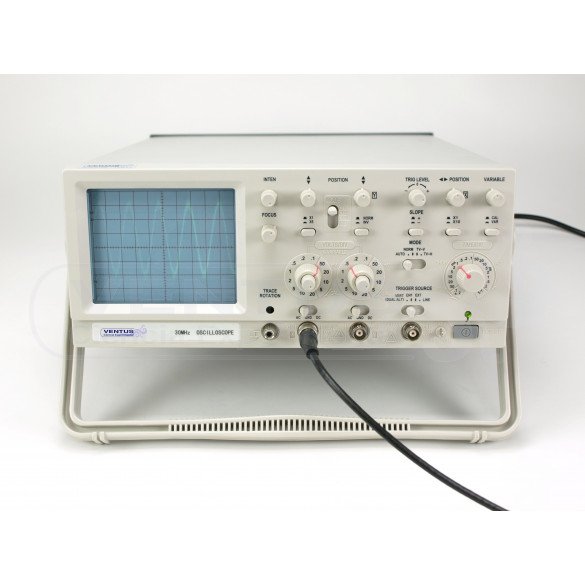

Un Osciloscopio es un instrumento con el que es posible visualizar en una pantalla la forma de onda de una señal electrica y realizar mediciones sobre la misma.

Transformadores

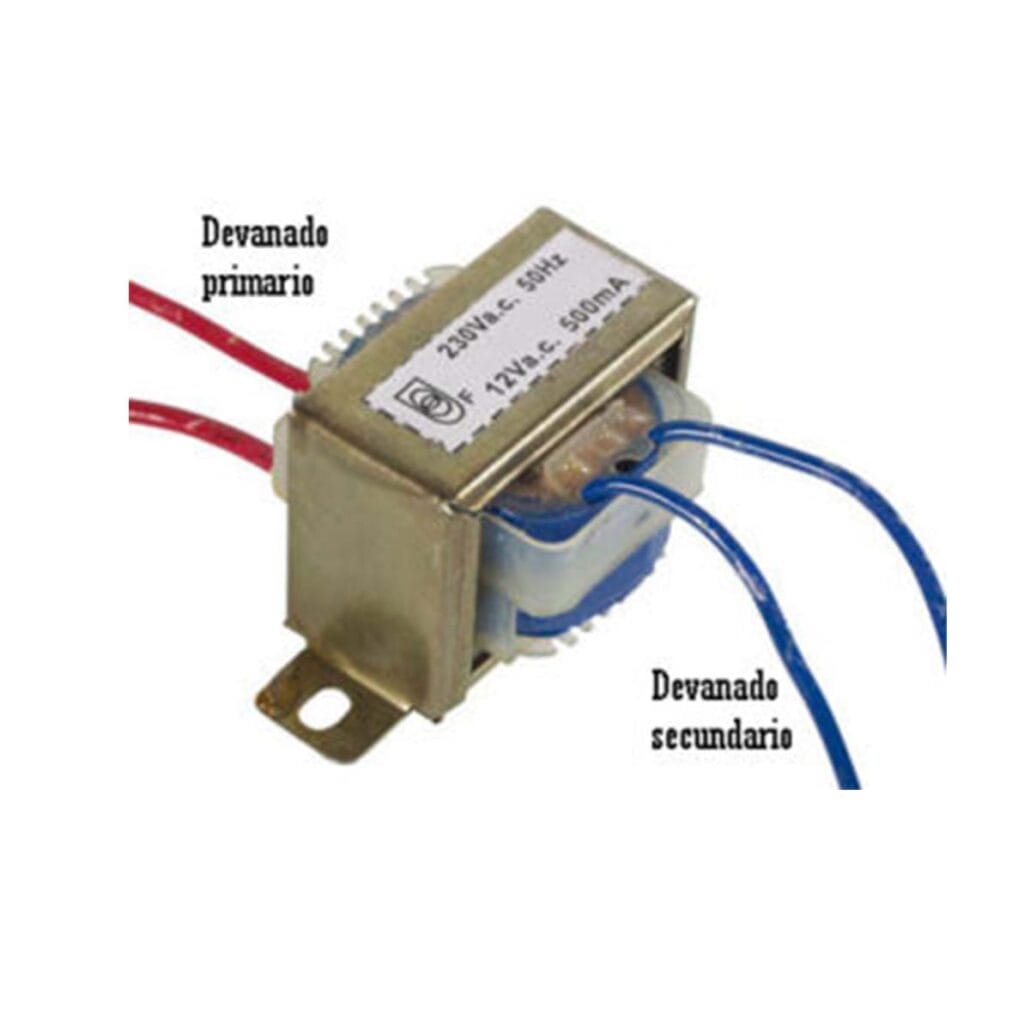

Un Tranformador es una maquina está tica de corriente alterna que permite variar alguna función como el voltaje o intensidad, manteniendo la potencia y la frecuencia en caso de ser un transformador ideal. Esta construido a partir de dos bobinas de alambre (devanados), acopladas magnéticamente entre sí, de modo que existe inductancias mutuas para la transferencia de potencia de un devanado a otro.

Para tener en cuenta de los transformadores:

Un transformador no puede incrementar su potencia.

Si el voltaje aumenta, la corriente se reduce y viceversa.

Existe inductancia mutua entre dos bobinas acopladas magnéticamente.

Cuando cambia la corriente en una bobina, se induce voltaje en la otra bobina.

El primario es el devanado conectado a la fuente y el secundario es el devanado conectado a la carga.

El número de vueltas en el primario y el número de vueltas en el secundario determinan la relación de vueltas.

Buscapolo

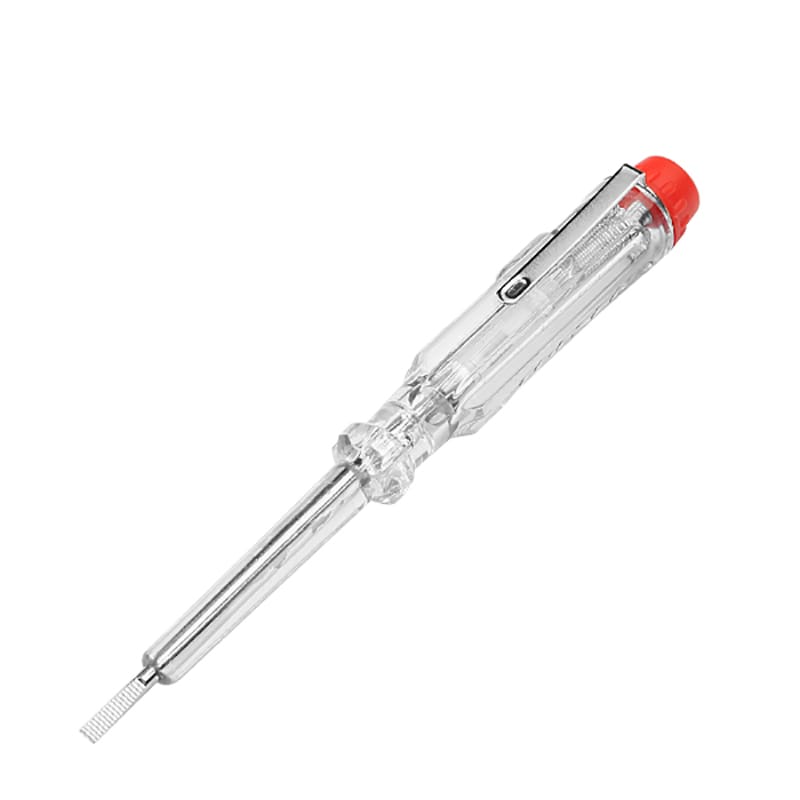

Un Buscapolo en una herramienta utilizada para verificar si un conductor tiente una tensión eléctrica. Teniendo forma de un destornillador con una punta de metal ,la cual es la que hace contacto con el conductor, y un led el cual indica si el conductor se enuentra con corriente.
